Laboratório De Geração Nucleoelétrica, onde o sonho começa a se tornar realidade

Marinha
Por

labgene_1

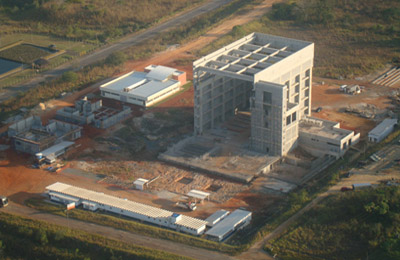

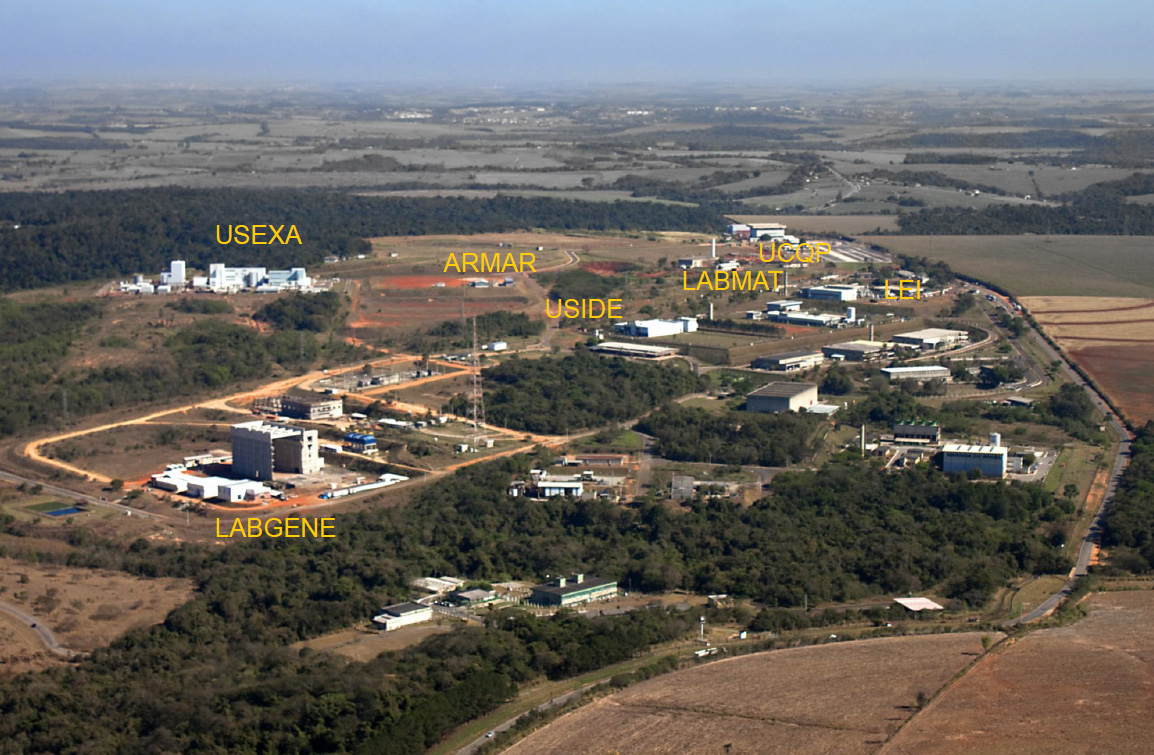

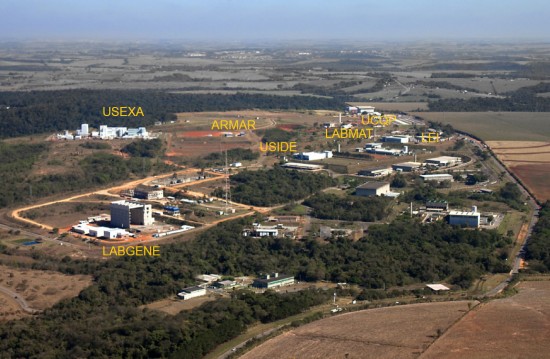

Para a operação do submarino nuclear a Marinha do Brasil está construindo no Centro Experimental Aramar o Laboratório de Geração de Energia Nucleoelétrica (LABGENE), que será utilizado para validar as condições de projeto e ensaiar todas as condições de operação possíveis para uma planta de propulsão nuclear.

CTMSP-Aramar1

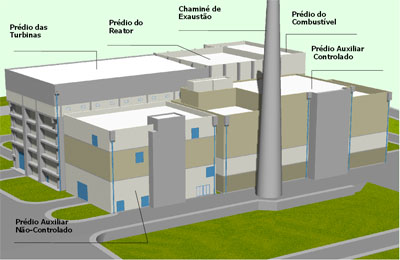

Será composto por 11 prédios principais, entre eles o Prédio do Reator e o Prédio das Turbinas, e por ser uma instalação experimental em terra, o projeto segue as convenções e regras típicas de usinas nucleares, de forma a garantir a segurança dos operadores e população local e evitar danos ao meio ambiente

labgene_2

A energia nuclear ou núcleo-elétrica é proveniente da fissão do urânio em reator nuclear. Apesar da complexidade de uma planta nuclear, seu princípio de funcionamento é similar ao de uma termelétrica convencional, onde o calor gerado pela queima de um combustível produz vapor, que aciona uma turbina, acoplada a um gerador de corrente elétrica.

reator_labgene

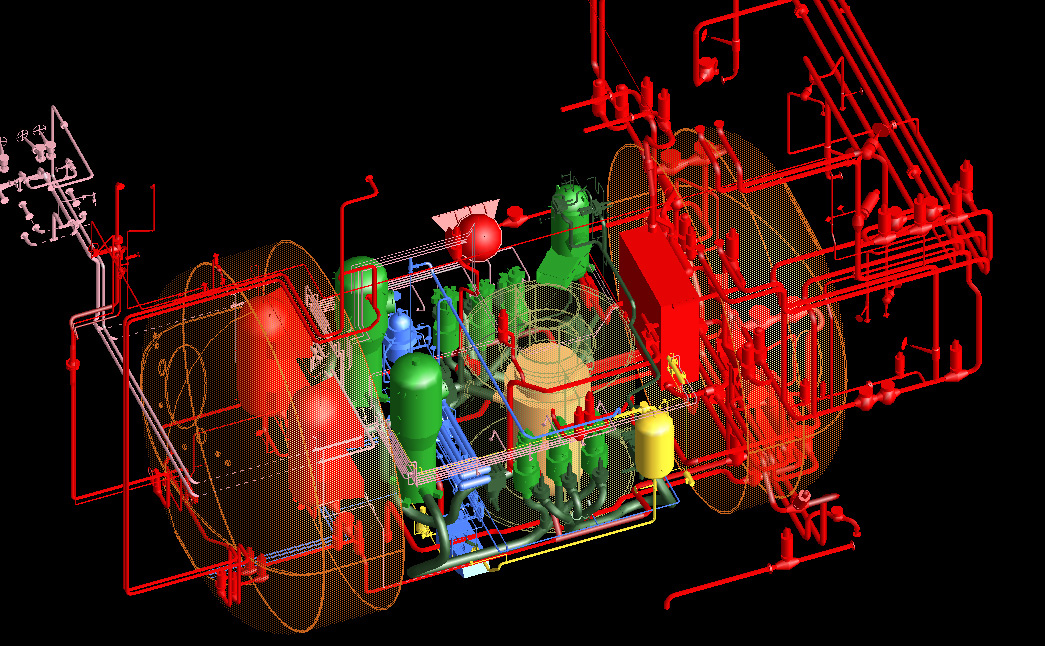

Em uma central nuclear, o calor é produzido pela fissão do urânio no reator que necessita de um sistema de controle para a reação nuclear (hastes absorvedoras de nêutrons) e uma blindagem eficiente contra os nêutrons e raios gamas emitida pelo produto da fissão.

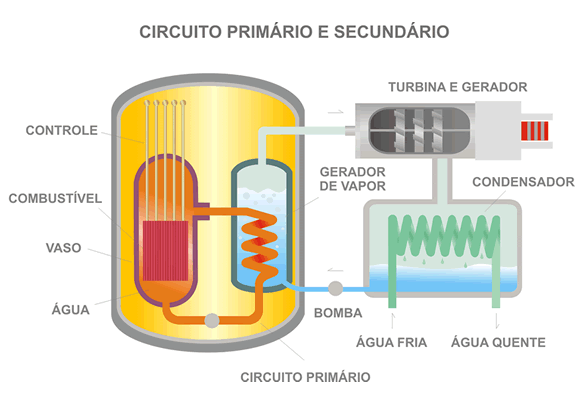

O modelo de reator empregado nos submarinos nucleares e desenvolvido pela marinha é do tipo de água pressurizada (Pressurized Water Reactor – PWR) constituído por três circuitos: primário, secundário e de refrigeração.

circuito_primario_secundario

No circuito primário a água é aquecida pela energia liberada pela reação da fissão nuclear e está submetida à alta pressão. Em seguida, esta água passa por uma tubulação trocando calor e vaporizando a água do circuito secundário no gerador de vapor, sem que haja contato físico entre os dois circuitos.

O vapor gerado aciona uma turbina, que alimenta os geradores do Sistema Elétrico de Propulsão e do Sistema Elétrico de Serviço do submarino.
